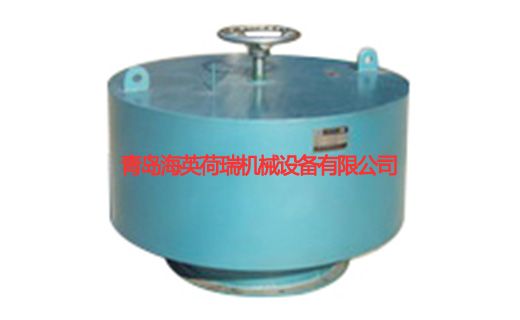

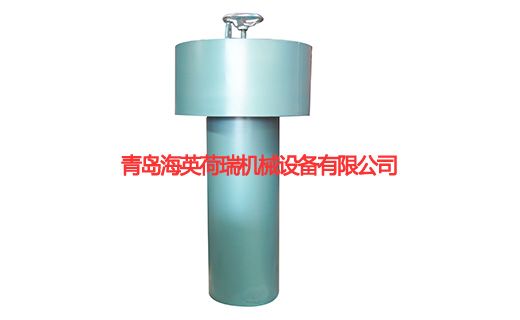

船用菌形通风筒（通风帽）

1. 适用范围及用途

船用菌形通风筒（以下简称通风筒）适应于安装在各类船舶露天甲板的自然通风和机械通风装置上作通风之用

。

2. 适用标准

通风筒的制造、试验和验收的技术条件符合GB/T295-2000《船用菌形通风筒》。

3. 分类

通风筒的型式、名称及规格范围见下表：

型式 Type	名称	公称通径 Nominal dia DN (mm)
A	内部启闭风帽通风筒 Inside on – off Hood ventilator	150~350
B	外部启闭风雨密盖通风筒 Outer on – off obturation ventilator	260~1400
C	外部启闭风雨密盖通风筒 Outer on – off obturation ventilator	260~1400
D	固定式通风筒 Fixed ventilated canister	260~1400
E	内部启闭风雨密盖通风筒 Inside on – off obturation ventilator	150~350
F	外部侧面启闭风雨密封盖通风筒 Outer side on – off obturation ventilator	150~900

4. 特点

以上各类通风筒具有结构合理、启闭方便、外型美观、规格齐全、通风效果好，风雨密封性可靠等特点，可满足造船业的广泛需求。

5. 标记

公称通径DN=500mm的C型通风筒，标记为：通风筒C500 CB/T295-2000.

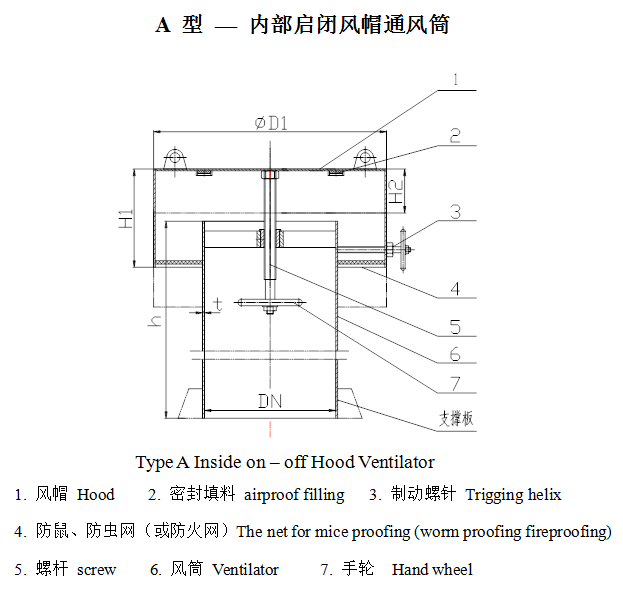

公称通径 Nominal dia. DN	ØD1	H1	H2	t		重量 weight kg
公称通径 Nominal dia. DN	ØD1	H1	H2	江船	海船	重量 weight kg
150	250	100	40	5	6	10.8
200	320	110	50	5	6	12.3
250	390	125	65	5	6	16.3
300	470	135	75	6	8	19.8
350	540	150	90	6	8	26.7

注：1. 通风筒重量不包括“序号6”风筒的重量

2. 风筒高度h距甲板大于900mm时，应加装支撑板，h尺寸由用户确定。

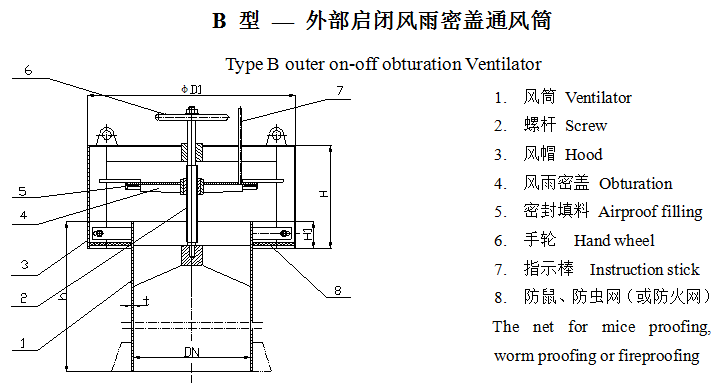

公称通径DN	ØD1	H	H1	江船 t	海船 t
260	410	270	75	5	6
280	440	280	75	5	6
300	470	280	75	5	6
320	500	300	90	5	6
350	540	320	90	5	6
400	710	350	105	5	6
420	750	360	105	5	6
440	785	370	105	5	6
450	800	375	105	5	6
500	890	405	105	5	8
550	980	435	105	6	8
600	1060	470	120	6	8
640	1135	495	120	6	8
650	1150	500	120	6	8
700	1240	520	120	6	8
750	1320	540	140	6	8
800	1410	560	140	6	8
900	1580	600	140	6	8
950	1670	620	140	6	8
1000	1760	640	140	8	8
1100	1930	680	140	8	8
1200	2100	720	140	8	8
1400	2400	750	160	8	8

注：风筒高度h距甲板大于900mm时，应加装支撑板。h尺寸由用户确定。

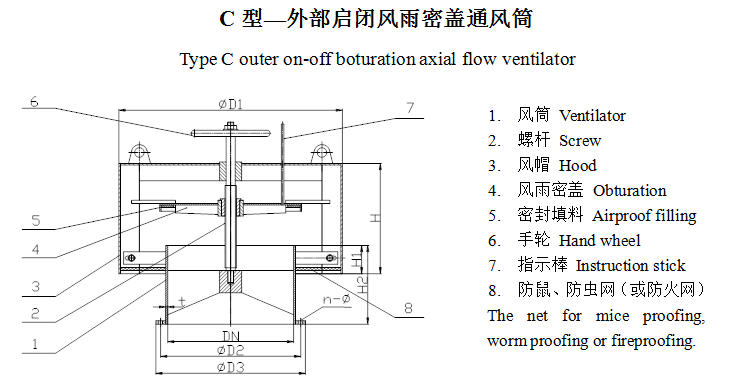

公称通径DN	ØD1	ØD2	ØD3	H	H1	H2	n-φ	江船 t	海船 t
260	410	305	380	270	75	230	12-φ10	5	6
280	440	320	350	280	75	230	12-φ10	5	6
300	470	345	375	280	75	230	8-φ12	5	6
320	500	365	395	300	90	230	8-φ12	5	6
350	540	395	425	320	90	230	8-φ12	5	6
400	710	445	475	350	105	250	12-φ12	5	6
420	750	460	490	360	105	250	12-φ10	5	6
440	785	480	510	370	105	250	12-φ10	5	6
450	800	510	547	375	105	250	12-φ15	5	6
500	890	560	595	405	105	250	12-φ15	5	8
550	980	610	647	435	105	300	12-φ15	6	8
600	1060	660	695	470	120	300	12-φ15	6	8
640	1135	700	732	495	120	300	12-φ12	6	8
650	1150	710	742	500	120	300	12-φ15	6	8
700	1240	760	795	520	120	300	16-φ15	6	8
750	1320	820	860	540	140	350	16-φ19	6	8
800	1410	870	910	560	140	350	16-φ19	6	8
900	1580	970	1010	600	140	350	16-φ19	6	8
950	1670	1020	1062	620	140	350	16-φ19	6	8
1000	1760	1070	1110	640	140	350	20-φ19	8	8
1100	1930	1170	1210	680	140	350	20-φ19	8	8
1200	2100	1280	1330	720	140	350	20-φ19	8	8
1400	2400	1480	1528	750	160	400	20-φ24	8	8

注：法兰与轴流风机法兰尺寸相同。

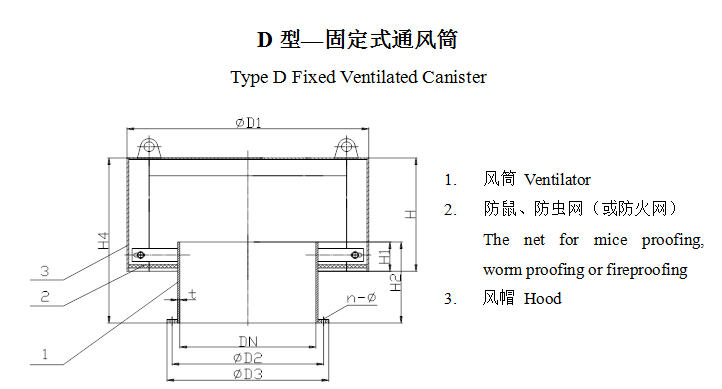

公称通径 DN	ØD1	ØD2	ØD3	H	H1	H2	n-φ	江船		海船
公称通径 DN	ØD1	ØD2	ØD3	H	H1	H2	n-φ	t	质量	t	质量
260	410	305	380	270	75	200	12-φ10	5	50	6	55
280	440	320	350	280	75	200	12-φ10	5	55	6	60
300	470	345	375	280	75	200	8-φ12	5	60	6	65
320	500	365	395	300	90	200	8-φ12	5	64	6	69
350	540	395	425	320	90	200	8-φ12	5	68	6	73
400	710	445	475	350	105	210	12-φ12	5	74	6	81
420	750	460	490	360	105	210	12-φ10	5	80	6	87
440	785	480	510	370	105	210	12-φ10	5	88	6	95
450	800	510	547	375	105	210	12-φ15	5	92	6	99
500	890	560	595	405	105	210	12-φ15	5	115	8	122
550	980	610	647	435	105	250	12-φ15	6	140	8	147
600	1060	660	695	470	120	250	12-φ15	6	162	8	169
640	1135	700	732	495	120	250	12-φ12	6	180	8	187
650	1150	710	742	500	120	250	12-φ15	6	185	8	193
700	1240	760	795	520	120	250	16-φ15	6	209	8	217
750	1320	820	860	540	140	300	16-φ19	6	250	8	260
800	1410	870	910	560	140	300	16-φ19	6	287	8	299
900	1580	970	1010	600	140	300	16-φ19	6	320	8	334
950	1670	1020	1062	620	140	300	16-φ19	8	370	8	370
1000	1760	1070	1110	640	140	300	20-φ19	8	401	8	401
1100	1930	1170	1210	680	140	300	20-φ19	8	497	8	497
1200	2100	1280	1330	720	140	300	20-φ19	8	592	8	592
1400	2400	1480	1528	750	160	400	20-φ24

注：法兰与轴流风机法兰尺寸相同。

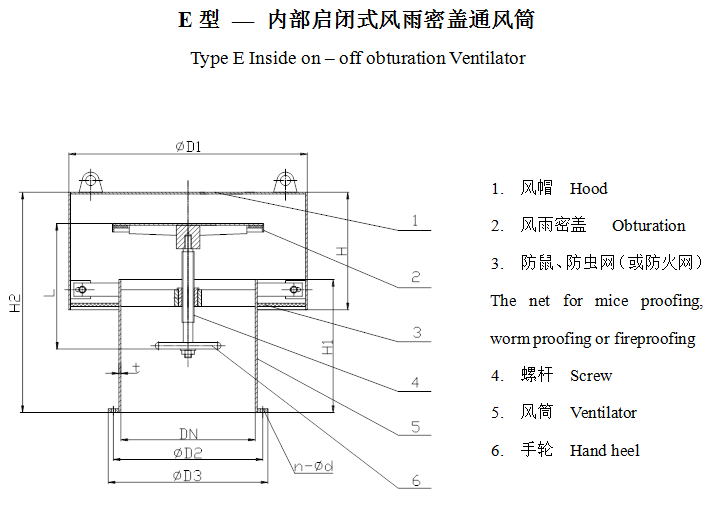

公称通径Nominal dia. DN	ØD1	ØD2	ØD3	H	H1	H2	L	t	升程 Lift mm
150	270	214	190	155	195	275	235	6	55
200	360	264	240	175	195	295	250	6	75
250	440	314	290	205	210	325	280	6	90
300	530	375	345	225	210	345	300	6	110
350	620	425	395	250	210	370	330	6	135

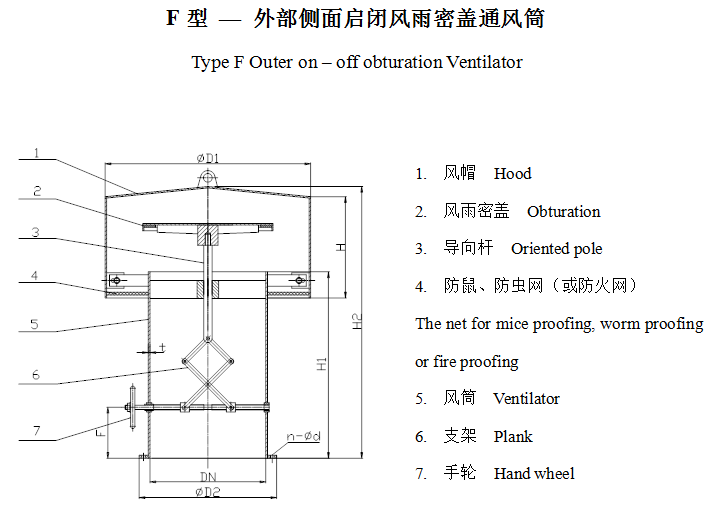

公称通径 Nominal dia. DN	ØD1	ØD2	H	H1	H2	F	t	重量 Weight Kg
150	360	260	200	600	700	170	6	40
200	460	310	210	600	710	170	6	45
250	530	360	240	600	740	170	6	50
300	640	410	270	600	770	170	6	60
350	460	460	305	700	905	220	6	70
400	850	510	360	700	960	220	8	80
500	980	615	420	1000	1320	220	8	180
600	1100	715	480	1000	1380	220	8	275
700	1280	815	640	1250	1790	220	8	350
750	1350	865	680	1250	1830	220	8	375
800	1440	915	710	1250	1860	220	8	400
900	1670	1015	830	1250	1980	220	8	465
