1. 前言

CSBL 船用双壁管系统专用防爆离心风机(以下简称“双壁管防爆风机”) 是按照GB11799—89《船用防爆离心通风机》、GB3836—83《爆炸性环境用防爆电气设备》中内   容通用要求及 2 隔爆型电气设备“d”的有关规定和现行的《钢质海船入级和建造规范》的有关规定设计制造的。

2. 用途

可输送含有易燃、易爆的混合性气体或蒸气，可输送空气，含有盐雾的海洋空气和含有油雾等腐蚀性空气。

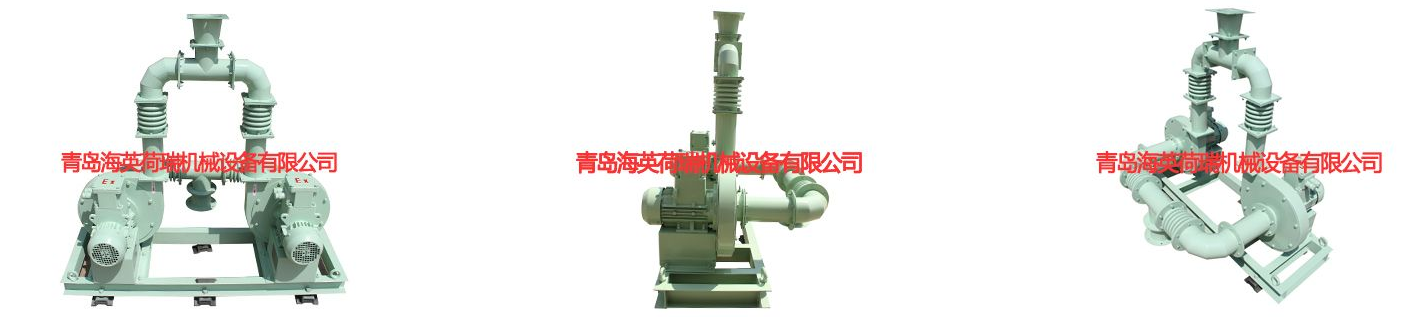

双壁管防爆风机专门用于船舶发动机气体燃料供给管系的一种高压燃气双壁管通风系  统的专用防爆离心通风机。本系统需要防爆离心风机小流量，高压力。我司突破性改用新的   叶片型线设计；为了保证产品性能和质量，我司应用国际上最先进的激光焊接技术，突破了   制造上的难点，解决了小流量，高压力的防爆离心风机制造难度大，以及特殊工况下风机的喘振问题。

双壁管防爆风机也适用于抽除船舶上油舱、货舱、泵舱、蓄电池舱、弹药舱、飞机库、油漆间等场所含有易燃、易爆的混合性气体或蒸气，也适用于船舶其它舱室的通风换气或陆上各部门的相应的场所。

双壁管防爆风机机可配用 50HZ、380V 或 60HZ、440V，YB-H 系列隔爆型船用三项异步电动机。也可以配用 50~60HZ，230~680V，宽频船用防爆电动机。

3. 工作条件

爆炸混合性物气体的舱室和场所。环境温度：-25℃ ~ +50℃

空气相对湿度：≤95%

周期性摇摆：22.5°~ 45°

持续横倾：±15° 持续纵倾：±10° 振 动：有

冲 击：有

4. 机构型式

双壁管防爆风机机有一种结构，即I 型（直联式）。整机结构，均为无火花型。

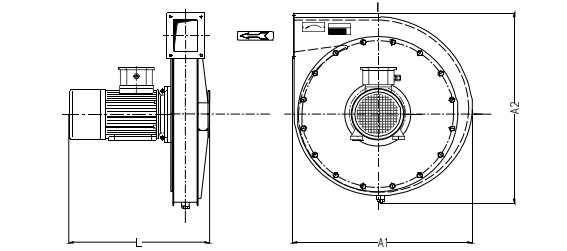

I 型（直联式）双壁管防爆风机机制成防爆电动机直接传动式结构。叶轮直接装在电动机轴上，机壳固定在防爆电动机法兰上。

双壁管防爆风机机为卧式、单级、单吸入和气密式结构，也可制成立式结构。双壁管防爆风机机可制成顺时针旋转（右转）或逆时针旋转（左转）：

逆转（左转）—  从防爆电动机端正视，叶轮逆时针方向旋转，以“L”表示。顺转（右转）— 从防爆电动机端正视，叶轮按顺时针方向旋转，以“R”表示。

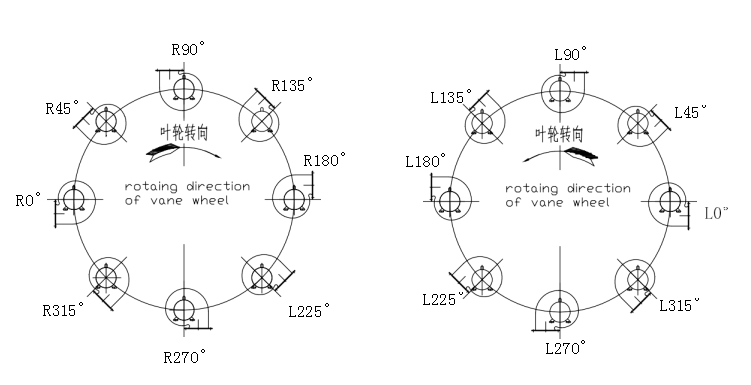

双壁管防爆风机机的出口位置按叶轮转向制成以下几种基本型式（见图 1）。根据需要， 出风口位置允许采用按 30°或 22.5°变化的其它型式。

5. 特点

防爆、运转安全、可靠。尺寸小、重量轻、噪声低、不喘振；防腐蚀性能好。抗摇摆、  振动和冲击性能强。

6. 型号说明

防爆通风机以汉语拼音字母为字首，叶轮外径、转速和所配防爆电动机功率等来表示，示例如下：

CSBL - 37 R90°I 简称 CBL37R90°Ⅰ

4 -1460

其中：

C —— 船用

S —— 双壁管

B —— 防爆

L —— 离心通风机

37 —— 叶轮外径为 37 cm

4 —— 防爆电动机功率 4KW

1460 —— 标准转速为 1460r/min（50HZ） R90°—— 顺转（右转）、出风口位置 90° I —— 结构型式为直联式

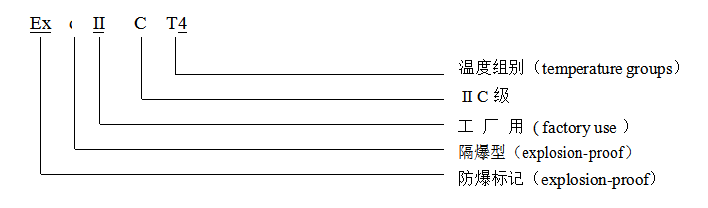

7. 爆炸危险性混合物的分级，分组实例（见表 1）

防爆危险性混合物的级别系按其传爆能力划分，组别系按其引燃温度划分。
