1. 前言
CBZ系列船用防爆轴流通风机(以下简称“防爆通风机”) 是按照GB11800—89《船用防爆轴流通风机》、GB3836—83《爆炸性环境用防爆电气设备》中内容通用要求及2.隔爆型电气设备“d”的有关规定和现行的《钢质海船入级和建造规范》的有关规定设计制造的。
2. 用途
可输送含有易燃、易爆的混合性气体或蒸气，可输送空气，含有盐雾的海洋空气和含有油雾等腐蚀性空气。
防爆通风机适用于抽除船舶上油舱、货舱、泵舱、蓄电池舱、弹药舱、飞机库、油漆间等场所含有易燃、易爆的混合性气体或蒸气，也适用于船舶其它舱室的通风换气或陆上各部门的相应的场所。
防爆通风机可配用50HZ、380V或60HZ、440V，YB-H系列隔爆型船用三项异步电动机。
3. 工作条件
爆炸混合物气体的舱室和场所。
环境温度：-25℃ ~ +50℃
空气相对湿度：≤95%
周期性摇摆：22.5°~ 45°
持续横倾：±15°
持续纵倾：±10°
振 动：有
冲 击：有
4. 结构型式
防爆通风机有三种结构，即I型（甲板式）
II型（管道式）和III型（隔舱式）。整机结构，均为无火花型。
I型防爆通风机带有风帽，防爆电机装在机架上部，机架周围为2目/英寸的不锈钢网，整机立式安在甲板上，可用于抽风或送风。

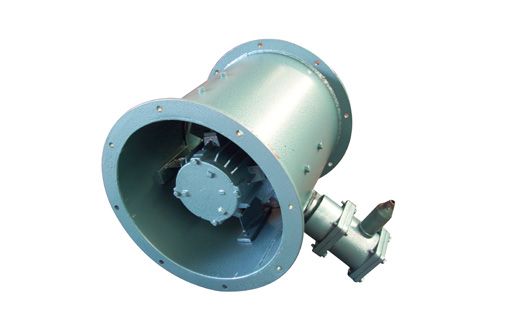

II型防爆通风机不带风帽，防爆电动机为内装式，由静叶撑脚固定在机壳上。可立式或卧式安装，也可安装在甲板上。可用于抽风或送风。
根据用户特殊需要，可制成III型、IV型、V型结构，即风机和电机分隔舱型式，中间加传动装置，密封填料函和扰性联轴器的结构。主要用于排除危险舱室的气体。
III型卧式安装，IV型、V型整机立式安装在甲板上，可用于抽风或送风。
5. 特点
防爆、运转安全、可靠。
防腐蚀性能好。
抗摇摆、振动和冲击性能强。
6. 型号说明
防爆通风机以汉语拼音字母为字首，风筒内径、转速和所配防爆电动机功率等来表示，示例如下：
其中：
C —— 船用
B —— 防爆
Z —— 轴流
90 —— 机壳内径90 cm
A—— 叶轮代号，指A型叶轮
7.5 —— 防爆电动机功率7.5KW
1460 —— 标准转速为1460r/min
I —— 结构型式为甲板式

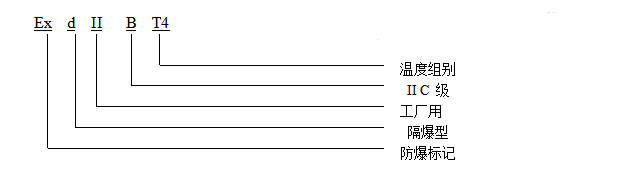

7. 爆炸危险性混合物的分级，分组实例（见表1）
防爆危险性混合物的级别系按其传爆动力划分，组别系按其引燃温度划分。
说明：
组别 级别 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4(135℃<t≤200℃) |
| IIA | 甲 烷 Methane 乙 烷 Ethane 丙 烷 Propane 甲 苯 Toluene 醋 酸 Acetic acid 一氧化碳 Carbon monoxide 苯 Benzene | 甲酸乙脂 Ethyl acetate 甲 醇 Methanol 乙 醇 Ethanol 乙 苯 Ethylenzene 二氧乙烷 dichloroethane | 石 油 Petroleum 车用汽油 Gasoline 燃 料 油 Fuel oil 煤 油 Diesel oil 柴 油 Diesel oil 松 节 油 turpentine | 乙 醛 Acetaldehyde 三 甲 醛 trmethylamine |
组别 级别 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4 (135℃<t≤200℃) |
| IIB | 焦炉煤气 Gas from coking coal 氰 化 氢 Cyanohydrogen 环 丙 烷 Naphthene 丙 炔 alkyne | 环氧乙炔 Epoxyethane 乙 烯 Ethylene 丙乙酸甲酯 acrylics | 硫 化 氢 Vulcanized oxygen 四氢呋喃 Tetrahydrofuran 二 甲 醚 ether | 四氟乙烯 Fluan 二 乙 醚 Diether 乙基甲基醚 Ethyl ether |
| IIC | 氢 Hydrogen 水 煤 气 Water gas | 乙 炔 Acetylene cthyme |

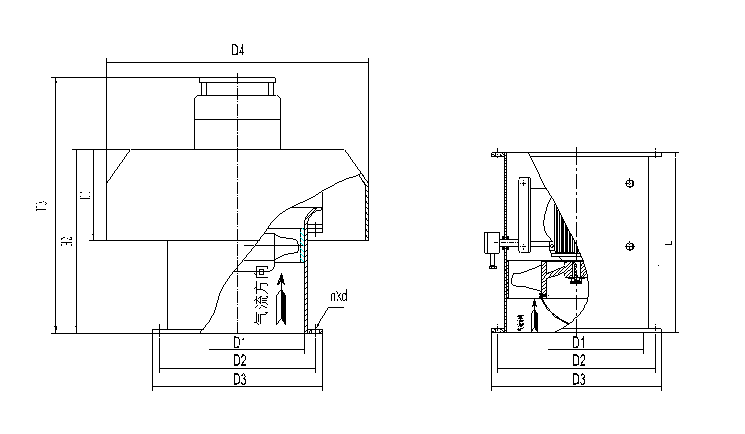

8． 主要性能参数和尺寸（见表2）
