1、工作条件

介质温度：      -25℃ ~ +50℃

最大相对湿度：   95%

周期性摇摆：    ±22.5°

持续横倾：      ±15°

持续纵倾：      ±10°

振    动：       有

冲    击：       有

2. 特点

机壳可开启

可逆转

防腐性好

抗摇摆、振动和冲击性能强

3、结构型式

通风机制成电动机置于机壳内的结构，叶轮直接装在电动机轴上。

叶轮由防腐铝合金材料浇铸制成，机壳采用普通钢质材料焊接而成。

机壳可根据需要制成整体式或沿轴向开启式。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。

通风机制成从电动机端正视，叶轮按顺时针方向旋转，在使用中，允许通风机逆向旋转。

通风机可配用380V,50HZ或440V,60HZ船用交流电动机。

4、型号说明

通风机型号以汉语拼音字母的字首、叶轮外径、转速等表示。示例如下：

其中：

     J、C —舰、船用

     Z — 轴流通风机

     80 — 机壳内径800mm (圆整后的)

     A — 叶轮代号

     K — 开启式机壳

     注：整体式机壳不标注

     7.5 — 电动机功率为7.5kw

     1460 — 标准转速为1460r/min(50Hz)

5、订货须知

5.1 订货时请详细说明通风机的型号、流量、压力、转速和结构形式、50HZ或60HZ等。

5.2通风机如果用在甲板上，请按有关规定提出机壳的壁厚。

5.3 订货时说明通风机电机的绝缘等级和防护等级（未写明的为B级绝缘，IP44防护等级）。

5.4 本厂可按用户需要提供特殊规格和用途等的通风机。

5.5 产品自出厂日起18个月内，凡因质量原因不能使用的，我司负责包修、包换和包退。

6. 通风机使用维护

6.1通风机安装前，应检查各部件是否损坏；配套部件是否齐全；检查叶轮旋向与机壳旋向标识牌是否一致。

6.2安装管道时，应使其与风机进风口自然对正吻接，不得强行连接。管道应有支撑，不允许将管道重量加在风机上。

6.3风机装接后，拨动叶轮检查是否与固定件有摩擦碰撞等现象。如有碰撞、摩擦、噪声过大或较大振动时，应检查后再重新启动。应防止撞击通风机，不准异物和液体等进入风机内。应及时清除叶轮叶片上的积灰，以免影响平衡增大噪声。

6.4风机应在进口全敞开状态下启动。

6.5风机接线后，接线盒处要密封，避免进气、进水。

6.6运转过程中要严格控制电机电流，不得超过额定值，否则易烧毁电机。

6.7风机的维修必须在停车时进行。检修后重新启动时，应检查风机各部件是否处于正常状态。

6.8对风机运转过程中产生的小故障，应查明原因，设法消除；发现较大故障时，必须立即停车，及时检修。

7. 性能选用

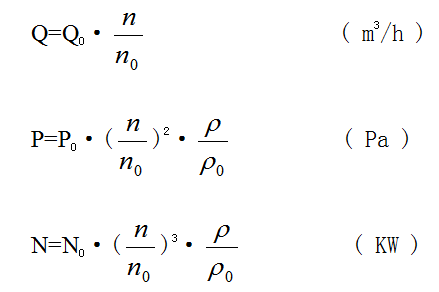

表中性能参数是指标准大气状况（大气压力为101325pa、温度为+20℃、相对湿度为50%、密度为1.2kg/m3）下的空气实际的气体状况和转速与表2中所列不同时，通风机的性能可按下列各式换算：

式中Q0 、P0 、N0、、为标准大气压和标准转速n0时的流量、压力、功率、气体密度。Q 、P 、N、ρ、n为实际的流量、压力、功率、气体密度和转速。

标准流量下的全压值偏差允许为-5%～+10%。
