1、用途

可输送含有易燃、易爆的混合性气体或蒸气，可输送空气，含有盐雾的海洋空气和含有油雾等腐蚀性空气。

防爆通风机适用于抽除船舶上油舱、货舱、泵舱、蓄电池舱、弹药舱、飞机库、油漆间等场所含有易燃、易爆的混合性气体或蒸气，也适用于船舶其它舱室的通风换气或陆上各部门的相应的场所。

防爆通风机可配用50HZ、380V或60HZ、440V，YB-H系列隔爆型船用三项异步电动机或Y-H系列船用三项异步电动机。

2. 工作条件

爆炸混合性物气体的舱室和场所。

环境温度：-25℃ ~ +50℃

空气相对湿度：≤95%

周期性摇摆：22.5°~ 45°

持续横倾：±15°

持续纵倾：±10°

振 动：有

冲 击：有

3. 机构型式

防爆通风机有两种结构，即I型（直联式）

和II型（隔舱式）。整机结构，均为无火花型。

I型（直联式）防爆通风机制成防爆电动机直接传动式结构。叶轮直接装在电动机轴上，机壳固定在防爆电动机法兰上。

II型（隔舱式）为防爆通风机和电机分隔舱结构。由风机、传动组、弹性联轴器、电动机等组成。传动组由轴承体、轴承、轴、铜环、密封填料等组成，能测温加油。一端直联防爆通风机，一端直联隔舱壁。

防爆通风机为卧式、单级、单吸入和气密式结构，也可制成立式结构。

防爆通风机可制成顺时针旋转（右转）或逆时针旋转（左转）：

逆转（左转）— 从防爆电动机端正视，叶轮逆时针方向旋转，以“L”表示。

顺转（右转）— 从防爆电动机端正视，叶轮按顺时针方向旋转，以“R”表示。

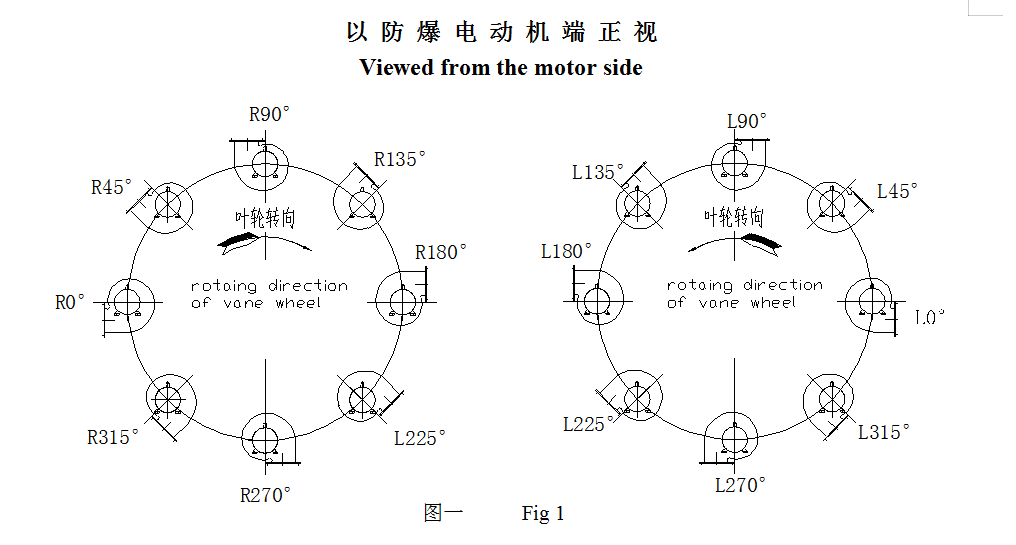

防爆通风机的出口位置按叶轮转向制成以下几种基本型式（见图1）。根据需要，出风口位置允许采用按30°或22.5°变化的其它型式。

4、特点

防爆、运转安全、可靠。

尺寸小、重量轻、噪声低

防腐蚀性能好。

抗摇摆、振动和冲击性能强。

5. 型号说明

防爆通风机以汉语拼音字母为字首，叶轮外

径、转速和所配防爆电动机功率等来表示，示例如下：

其中：

C —— 船用

B —— 防爆

L —— 离心通风机

37 —— 叶轮外径为37 cm

4 —— 防爆电动机功率4KW

1460 —— 标准转速为1460r/min（50HZ）

R90°—— 顺转（右转）、出风口位置90°

I —— 结构型式为直联式

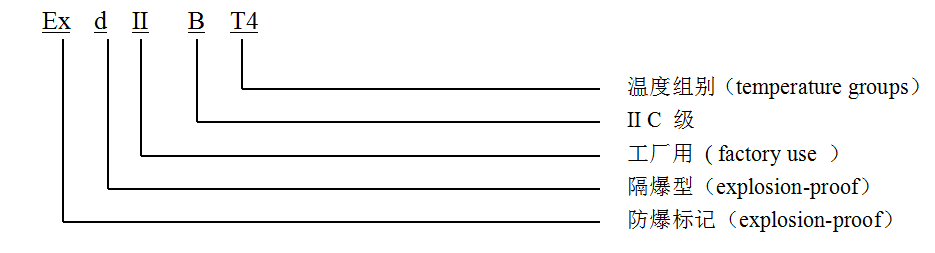

6. 爆炸危险性混合物的分级，分组

实例（见表1）

防爆危险性混合物的级别系按其传爆能力划分，组别系按其引燃温度划分。

说明：

表1
